橱柜翻门结构设计


翻门是绕着水平轴线转动实现开合的门,又称摇门。闭合时门页处于垂直状态,开启时则通过转动使垂直的门页转到水平位置或者其他位置,翻门打开时可以充分展示柜内空间。

翻门的转动结构与开门相似,门板多固定在顶板或底板上,沿水平轴线向下或向上翻转开启,其与柜体的连接可用普通铰链,也可用专用的翻门铰链。翻门按其安装位置和开闭方向的不同可分为上翻门和下翻门,上翻门从下向上翻转开启;下翻门从上端向下转动开启,一般可开到水平位置。

上翻门在橱柜中使用较多,常用于吊柜和中高柜。由于整体橱柜自身的功能特点决定了地柜很少用上翻门,而吊柜基本不用下翻门。下翻门使用频率较低,偶尔出现在装有洗碗机的地柜上或中高柜中部。

翻门的连接结构主要有两种:一种是利用专门的翻门装置实现翻转,其门页可翻开并停留在任意位置,所以这种装置俗称随意停;另一种是利用铰链与气动撑杆配合实现翻转,这种结构的翻门,其门打开的角度为一定值,门页在其他角度位置无法固定。

为了确保翻门打开时具备一定的承受载荷的能力,通常需要安装定位装置。如上翻门需要用机械或气压、为防止其突然向下开启,可安装翻板吊撑、液压支撑或气动阻尼等配件使翻门慢慢的开启到水平位置。

根据门页翻动轨迹的不同,橱柜翻门有普通上翻门、上翻平移门、上翻斜移门、上翻折叠门、上翻隐藏门和下翻门等,有各自适用的五金配件,其安装方法也有所不同。考虑到铰链及定位装置的承重能力,上翻门的门扇宽度一般不超过900mm。


普通上翻门

1.随意停上翻门结构:

随意停上翻门可直接向上翻起单块面板,它特别适用于面板高度较小的吊柜、高柜和冰箱上方的柜体,同时也适用于宽柜体设计和有顶线或饰板的吊柜。该上翻门可轻柔地上翻到柜体顶部,无极悬停的特点使面板可悬停在任意一个位置,存储空间一览无余;借助其阻尼系统还可实现轻柔关闭。全套组件可实现方便快捷的安装、调节,与柜体的连接无需使用铰链。

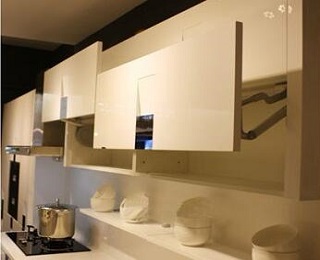

橱柜随意停上翻门

具体装配结构为:先将翻门机械装置固定于柜体旁板上,然后将面板连接件固定到面板上去。随意停上翻门适合柜体宽度最大1800m。柜体高度最小240mm,高度最大尺寸取决于力矩,从人体工学角度考虑最高为600mm。橱柜顶线的突出距离取决于面板厚度,最大突出距离可以达到70mm。柜体上方所需空间与面板厚度、高度有关,并且门板开启角度不同计算方法也不同。安装好后需要根据面板进行机械装置的力度调节,并可对面板进行三维调节。

2.气压支撑上翻门的安装:

气压支撑上翻门需要配合铰链实现门板与柜体的连接和开启,它适用于木质门和部分铝框玻璃门。单上翻门装气压支撑时柜内不可以装层板;柜体高度超700mm要做双上翻门,一般为上门配随意停气压撑,下门配普通气压撑,以方便伸手操作。其安装步骤为:首先在柜体侧板和门板上定位,先固定气压支撑一端在侧板上,再固定气压支撑另一端在门板上。安装好后,通过调试门铰来把门板调正。如果为双层上翻门吊柜,下层门板气压撑的安装定位方法同上,但因该门板用的是半盖门铰,故原定位尺寸会发生变化。

3.重型吊撑上翻门的安装

重型吊撑能够根据门板的重量自行调节撑杆的力度,由于采用液压技术,整个门板的开启过程悄然无声。该配件适合较宽幅面的上翻门,通常门板宽度范围可达900-1200mm,门板高度范围350-600mm,它适用于所有门板材料,并且也需要配合铰链实现门板与柜体的连接和开启。它有三种门开启角度的安装方法(75°、90°、110°)。

上翻平移门

上翻平移门门板垂直向上提起,原理活动区域,并可以保持开启状态。对上方另有储存空间的吊柜或高柜来说,这种上翻方式为最佳解决方案。适用于柜体最大宽度为1800mm,柜体高度300-580mm,配有横向稳定杆满足门板必要的稳定性。

橱柜上翻平移门

该配件有机械装置、伸缩臂和面板固定件组成,无需安装铰链,其机械装置和伸缩臂的选择取决于柜体高度和面板重量,并且可以根据实际的面板重量调整力度,以达到任意悬停的效果;面板还可实现三维无级调节。

上翻平移门的装配结构为:先在柜体侧板和面板上定位钻孔,然后把机械装置固定在侧板上,再安装伸缩臂(伸缩臂分左右不同)和中间的横向稳定杆;把门板链接件用螺钉固定在门板上,并把门板与伸缩臂连接,安装好后调试门板与柜身使之吻合。

安装配件有一个基本的柜体内部空间需求,最小内深278mm;最小内高根据柜体高度及所选伸缩臂型号不同而不同。上翻平移门可在吊柜顶部安装顶线或装饰板,顶线伸出柜体最大值与顶板厚度有关。

上翻斜移门

上翻斜移门又称飞机行李架开门器,可将整块门板斜移到柜体上方,并保持开启,存储空间一览无余。适用于较大面积的单块门板,柜体最大宽度可达1800mm,柜体高度为350mm-800mm。可将柜体上部所需空间减到最小,对于有顶线或饰板的橱柜也是较好的解决方案。

橱柜上翻斜移门

上翻斜移门不需要铰链与柜体连接,其配件由翻门机械装置、伸缩臂、面板固定件和稳定杆组成,其中机械装置型号的选择取决于柜体高度和面板重量,机械装置可以借助刻度表针对不同的面板重量进行无级调节。面板固定件的选择依据门板材质不同而不同,有适用于木门和窄边铝框门的配件,面板可实现三维无级调节。

上翻斜移门装配结构为:先在柜体侧板和面板上定位钻孔,然后把机械装置固定在侧板上,再安装伸缩臂和稳定杆;把门板连接件用螺钉固定在门板上,并把门板连接器的内片与外片连接,安装上门板,安装好后调试门板与柜身使之吻合。

上翻斜移门配件安装所需最小柜体深度为276mm,柜体高度大于500mm时柜内可以安装一层层板,柜体高度大于740mm时可以安装两层层板,需要预留22mm的缩进距离。上翻斜移门可以安装标准的橱柜顶线,顶线最多可以向前突出大约35mm,最大高度101mm,部分式样的橱柜顶线不能安装。

上翻折叠门

上翻折叠门的两个门板在打开时在中间部位折合起来,折叠系统被活动门板所掩盖,整个橱柜体可以毫无阻碍地打开。上翻折叠门适应更宽的柜体,柜体宽度范围为450-1800mm,这样的宽度平开门不再适应;柜体高度范围为480-1040mm,从而实现再较高吊柜上使用大幅面上翻门,并且使拉手的安装位置触手可及。

上翻折叠门支撑需要配合铰链使用,整套组件包括翻门机械装置、伸缩臂、面板固定件和铰链。适合于各类木质门板、宽边铝框门板、窄边铝框门板,以及各类门板的任意组合。进行不对称设计时,上层门板必须大于下层门板,以理论柜体高度(上层门板高度的2倍)为计算依据。

橱柜上翻折叠门

上翻折叠门装配结构为:先在柜体侧板和门板上定位打孔,把机械装置固定在柜侧板内侧,装上塑料盖,连接伸缩臂;将柜的上层门板用铰链与柜体顶板相连,将门板连接件固定在下层门板底部上,用连接铰链把两块门板连接起来;最后把伸缩臂与门板连接件偶合。完成安装后,调节伸缩臂的长短,并对门铰进行调节,使闭合后的门板下边沿与吊柜底板平齐。

上翻折叠门安装所需铰链数量根据门板重量或柜体宽度而定:一般安装2个铰链;面板重量超过12kg或柜体宽度超过1200mm时需要安装3个铰链;面板重量等于或者大于20kg或柜体宽度为1800mm时需要安装4个铰链。上翻折叠门配件安装时,根据柜体高度柜内可以安装1-2个层板,相应的层板需内缩进22mm。


下翻门结构

下翻门的橱柜上用的较少,一些嵌入式洗碗机多是被嵌在操作台的下方,门板以下翻居多。下翻门的下方板边用铰链与柜体搁板或底板连接,从上端向下转动开启,可开到水平位置上,为防止其突然向下开启,还需要通过拉撑与柜体侧板连接,它们通常一端固定在柜侧板上,另一端固定在翻门里侧。为使门打开时与相连的搁板保持在同一水平,下翻门的下口要留有足够的间隙,以防碰撞。由于下翻门打开后会占用操作空间,所以一般情况下设计下翻门时幅面不能太大。
橱柜下翻门
